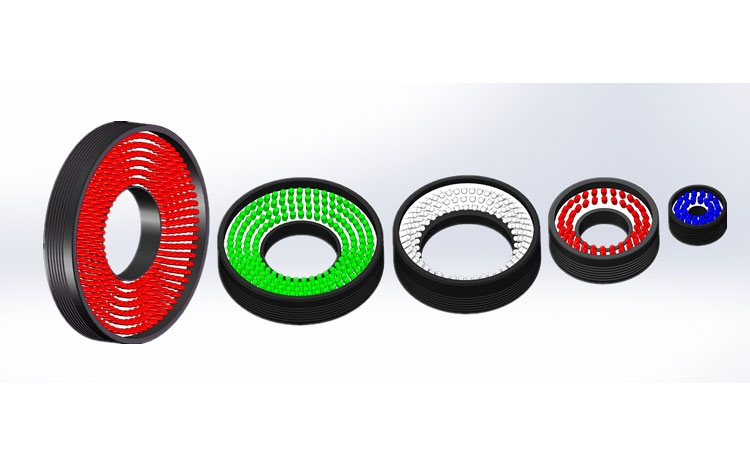

  环形光源是专为机器视觉、工业检测、工业体视显微镜设计的高亮度LED光源,亮度可调、低温、均衡、无闪烁,无阴影,特有的内嵌式结构,减少光线干扰从而显著提高图像质量,广泛应用于工业显微、线路板照明、晶片及工件检测、视觉定位等系统中。


视觉环形光源

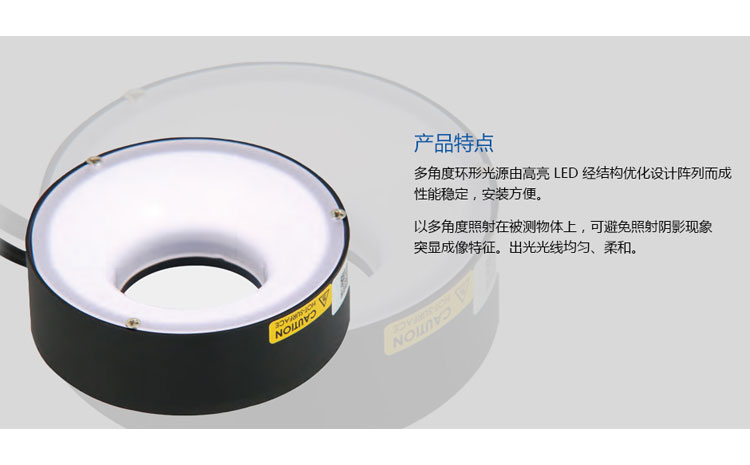

  环形光源由高亮LED阵列特殊设计而成,光源角度以中心垂直线为基准,提供多种不同照射角度选择,适应于检测物体的边缘清晰特征,突出感兴趣的被测物体信息,解决对角照射阴影问题。

视觉环形光源产品特点:   环形光源应用领域:
  • 安装简单、设计紧凑
  • 角度多样化设计并且可以定制
  • 高密度LED阵列设计、亮度高、均匀性好
  • 可选配漫反射板增加光源均匀性

  • 字符识别检测、条码二维码识别
  • 外观检测、尺寸测量
  • PCB基板检测定位、IC半导体检测
  • 显微镜头照明使用
多角度环形光源特点
命名规则: 照射示意图:

DY    -       R          70         30      - W

品牌 环形光源 外径大小 发光角度 颜色



(单位:mm,发光角度为与垂直轴线夹角)

#FormatImgID_2#

  性能参数

规格型号 角度 发光面(mm) 电压(V) 颜色 功率(W) 外型尺寸(mm)
DY-RL35X15-V Φ35XΦ15 24 1.44 Φ43XΦ15X20
白、绿、蓝 2.16
DY-RL46X24-V Φ46XΦ24 24 1.80 Φ54XΦ23.5X20
白、绿、蓝 2.52
DY-RL84X40-V Φ84XΦ40 24 6.50 Φ92XΦ40X20
白、绿、蓝 9.0
DY-RL62X32A15-V 15° Φ62XΦ32 24 4.30 Φ70XΦ32X20.5
白、绿、蓝 5.40
DY-RL66X41A60-V 60° Φ66XΦ41 24 3.60 Φ74XΦ41X21
白、绿、蓝 4.80
DY-RL50-V 90° Φ50 24 1.80 Φ80XΦ50X10
白、绿、蓝 2.16

  其他更多型号的性能参数请咨询销售工程师或技术工程师

  视觉环形光源应用案例

  直射光(明视场)

直射光源应用领域

  低角度光(暗视场)

低角度光源应用领域

  关键词:环形光源,机器视觉光源,LED光源

  机器视觉环形光源小知识



  机器视觉光源中,只有环形光源是有角度的,不同的角度可以检测不同的产品,而其他的背光源、条形光源、线形光源、点光源、无影光源等都是没有角度的。



  一般以灯珠的发光方向与水平的夹角来定义角度,或者是指灯珠的发光方向与垂线的夹角。这两种命名方式角度上是互余的。而对于灯珠本身的发光角度,即一颗LED颗粒也有不同的照射范围,一般来讲,可以不用太在意,但是在有一些特殊的应用中,可能需要使用指向性很好的颗粒,即要求光源的平行性比较好,这样可能需要使用如同轴光、同轴平行光源照明实现。


机器视觉环形光源图片

  环形光源可分为:高角度环形光源、低角度环形光源、0度环形光源。

  高角度环形光源:我们一般将光束与水平面的夹角大于45(含)的光源定义为高角度环形光源,因为其角度比较大,所以一般来讲其工作距离也比较高,所以称其为高角度光源。其最大的角度为90度。一般来讲,没有灯珠朝环外照射的环形光源。



  低角度环形光源:一般定义为光束与水平夹角45度以下的光源。这种光源一般工作距离很低,所以称其为低角度光源。


低角度环形光源照射示意图

  0度环形光源:即当光束与水平面平行时,即夹角变为0度。

0度环形光源照射示意图
