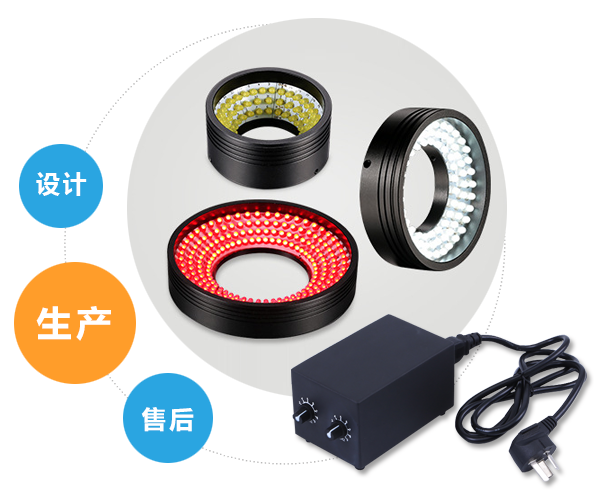

机器视觉环形led光源最常搭配使用的光源，可在照明区域产生亮度集中的圆形照明光场，直接照射于被测物体上方，可根据需求选用多圈LED组成的多环形，以提高亮度去除照明死角，广泛使用于各式影像检测系统。产品高角度直射照明，角度、圈数、尺寸可自由定制
环形机器视觉光源可应用于：
连接器针脚定位，二维码识别，外观缺陷检测等
环形光源应用范畴:
PCB光学对位点的检测
标签或条形码的检测
电子元器件表面瑕疵检测
各种物体表面检测
边缘检查、表面刮伤检查
各种产品包装检查
环形光源led产品型号
|
型号 |
LED |
LED |
发光 |
颜色 |
电源适配器 |
重量 |
图号 |
|
电压/功率 |
|||||||
|
RN4090BC24-R/B/W |
F3 / 160 |
336000 |
30 |
#FormatImgID_3##FormatImgID_4##FormatImgID_5# |
24V / 9W |
|
① |
|
RN5090BC24-R/B/W |
F3 / 120 |
25200 |
30 |
#FormatImgID_6##FormatImgID_7##FormatImgID_8# |
24V / 7W |
|
② |
机器视觉光源环形光源技术指标
|
光源颜色（波长） |
红色：620-630nm |
绿色：520-530nm |
|
蓝色：460-475nm |
白色色温：6000-7500K |
|
|
使用环境（室内） |
温度：0~40℃、湿度：20~85%非凝结 |
|
|
使用寿命 |
白色：3万小时，红色6万小时（根据使用环境不同，非保证值） |
|
|
配套控制器 |
PS1、PS2、PS3、PD3、PDS、PBT2、PSM、PSM2、PDM |
|
|
选配件 |
1、漫射板、偏振膜 |
|
|
2、光源与镜头连接环 |
||
|
3、DC延长线：1m/2m/3m/5m |
||
|
品质保证 |
提供一年产品质保，免费技术支持 |
|
|
光源设计开发 |
针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
|
led可调环形光源产品尺寸 (单位mm)
机器视觉专用光源照明结构
环光系列角度计算示意图 环光系列角度计算示意图 照明结构图
(*1角度指光线与水平面的夹角) (角度指光线与水平面的夹角)
环形光源led特殊定制：
| #FormatImgID_15# | 1.三色RGB光源定制 | 2.外径内径高度定制 |
| 3.波长与色温定制 | 4.照射角度定制 | |
| 5.安装与固定定制 | 6.输入线长度定制 |
