机器视觉光源无影环形光源

发布时间:2021-01-21 17:47浏览次数:
  • 机器视觉光源无影环形光源
  • 无影环形光
  • 环形光源
  • 机器视觉无影光源

  环形无影光源采用特制的漫射板,从LED发出的光都被有效地利用,实现了高亮度,高均匀性的照明效果。环形高角度漫射光源,高亮度、高均匀无影照明可应用于:高反光产品外观缺陷检测,外包装检测,电子元件外观检测等

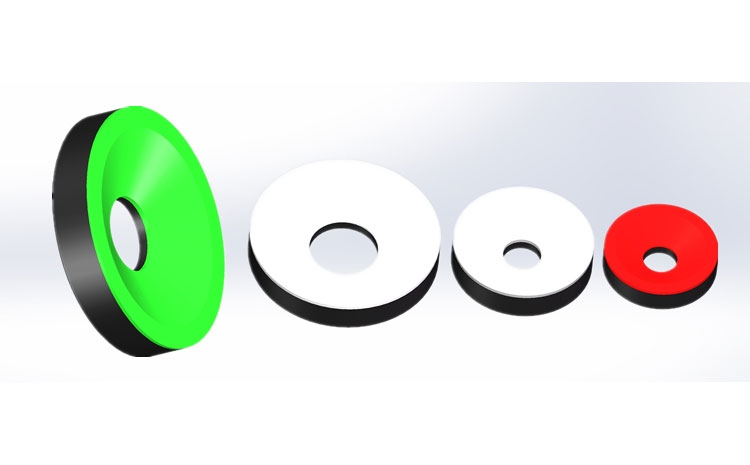

机器视觉光源无影环形光源

  无影环形光源产品特点:

  1、环形光源由高亮LED阵列特殊设计而成,光源角度以中心垂直线为基准,提供多种不同照射角度选择,适应于检测物体的边缘清晰特征,突出感兴趣的被测物体信息,解决对角照射阴影问题。



  2、安装简单、设计紧凑



  3、角度多样化设计并且可以定制



  4、高密度LED阵列设计、亮度高、均匀性好



  5、可选配漫反射板增加光源均匀性

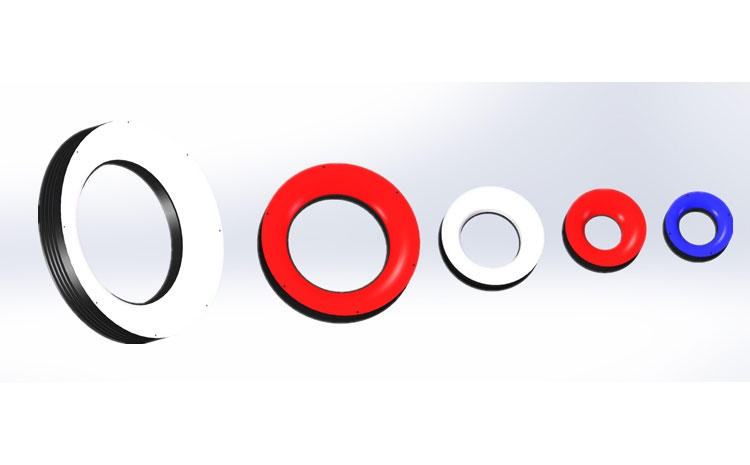

无影环形光源

  无影环形光源应用领域

  广泛应用于工业检测、自动化、电子通讯、半导体、生物医疗、科学研究等领域。



  1、字符识别检测、条码二维码识别



  2、外观检测、尺寸测量



  3、PCB基板检测定位、IC半导体检测



  4、显微镜头照明使用


环形光源命名规则: 环形光源照射示意图:

DY   -   RH      75  -  W

品牌 环形高角度漫射  外径     颜色

#FormatImgID_2#

  无影环形光源技术指标

光源颜色(波长) 红色:620-630nm 绿色:520-530nm
蓝色:460-475nm 白色色温:6000-7500K
使用环境(室内)  温度:0~40℃、湿度:20~85%非凝结
配套控制器 MPA2,MPA8,MPB
选配件  1DC延长线:1m/2m/3m/5m/7m
品质保证  产品从出货日起1年内,产品发生故障或光源衰减量达到50%,可免费维修或替换
光源设计开发  针对用户个性需求提供设计、开发服务,达到更佳图像效果

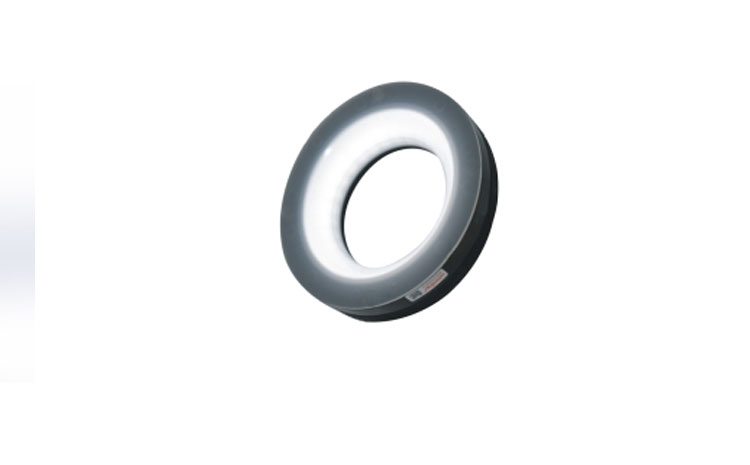

无影环形光源

  机器视觉光源无影环形光源应用

  1.高反光但不平整表面缺陷检测

  2.医药、食品包装外观检测



  3.大尺寸外包装外观检测



  4.电子元件的焊接部位检测



  无影环形光源产品型号


系列类型 型号 功率(蓝/绿/白) 功率(红/红外) 照射角度 外径尺寸
环形高角度漫射光源 DY-RH50-R/G/B/W 24V/5W 24V/4.5W 30° 50mm
环形高角度漫射光源 DY-RH75-R/G/B/W 24V/8W 24V/7.2W 30° 76mm
环形高角度漫射光源 DY-RH100-R/G/B/W 24V/12W 24V/9W 30° 100mm
环形高角度漫射光源 DY-RH150-R/G/B/W 24V/15W 24V/12W 30° 150mm

  环形光源特殊定制

#FormatImgID_4# 1.三色RGB光源定制 2.波长与色温定制
3.安装与固定定制 4.输入线长度定制

  视觉环形光源的应用小知识:

视觉环形光源

  [视觉环形光源]由高亮LED经结构优化设计陈列而成,性能稳定,安装方便。以不同照射角度、不同颜色组合直接在被测物体上,可避免照射阴影现象,突显成像特征。也可结合漫射板使用,使光线更为均匀、柔和。

  视觉环形光源产品特点:



  1. 提供0-90°等不同照射角度;



  2. 高密度LED阵列,提供高亮度和高指向性的照明;



  3. 突出物体的三维信息,有效解决对角照射阴影问题;



  4. 表面采用特殊散热设计,延长光源使用寿命。

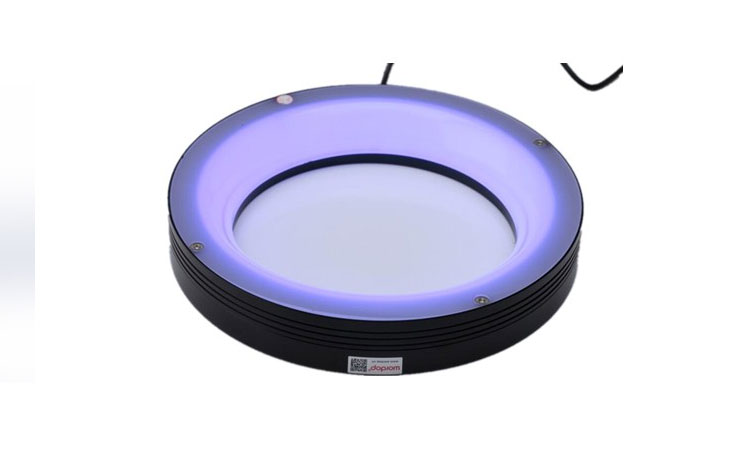

无影环形光源

  视觉环形光源应用范围:

  1. IC等半导体产品外观字符检测;



  2. PCB电路基板与元件检测;



  3. 产品包装外观、标签检测;



  4. PCB基板检测,塑胶容器检测;



  5. 电子元件检测,集成电路字符检测;



  6. 显微镜照明,通用外观检测,



  7. 各种外观缺陷检测;



  8. 二维码和字符检测。


无影环形光源
