开孔背光源

发布时间:2021-01-21 17:55浏览次数:
  • 开孔背光源
  • 平板式光源
  • 背光源

  背光源是一种平板式光源, 由LED阵列分布于光源底部,经过优化设计成回形或环形的结构,发出的光经过特殊导光板以后形成均匀的背光,通常用于只测量四侧外形轮廓或检测特殊产品。环形背亦可前向光打光产生无影光效果。

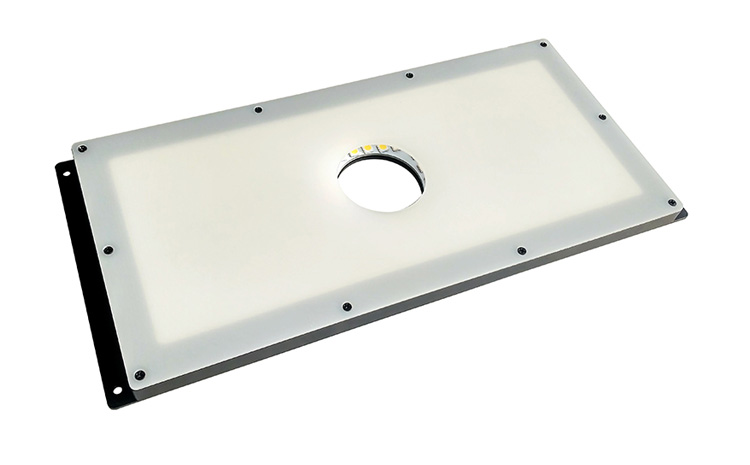

开孔背光源图片

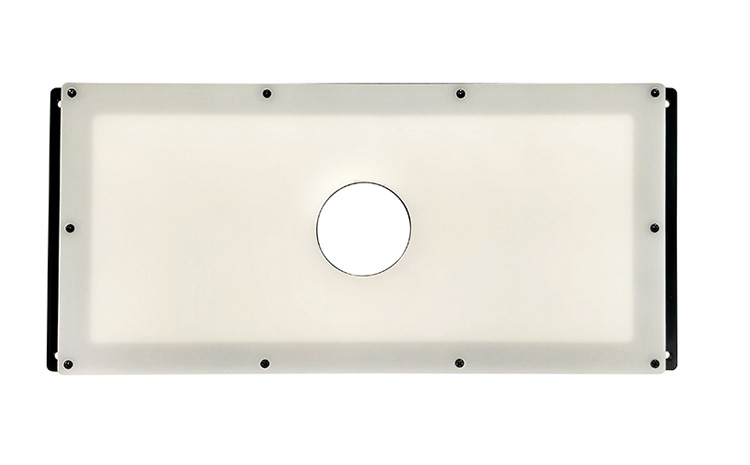

  开孔背光源图片

  回形/环形背光源产品特点:



  1.高密度LED分布于光源底部



  2.均匀性好,亮度高



  3.可定制多种大小,适用于特殊场合



  4.尺寸灵活多样,适用范围广泛



  5.特殊平行膜设计, 结构简单, 效果好



  6.轻量化设计, 高效利用材料, 绿色环保



  7.采用进口超薄贴片式LED, 亮度高、均匀性好



  8.外壳采用精密模具和高精度CNC加工, 不同批次差异性小



  9.尺寸灵活多变, 方便客户定制, 适用范围广



  10.多种安装方式, 方便客户安装



  11.行业应用:金属圆柱轮廓测量/玻璃瓶直径测量/陶瓷柱直径测量/螺钉牙轮廓测量



  12.超薄设计,开孔大小、形状、尺寸、位置可定制,实现大幅面均匀照明


平板式光源

  开孔背光源应用范围:

  1.大幅面产品定位、识别,均匀性要求高的场合等



  2.检测四边外形尺寸测量



  3.边缘破损检测



  4.透明物体杂质检测



  5.口服液液位高度检测检



  6.螺丝缺陷检测



  7.连接器线路检测



  成像实例:脏污检测


开孔背光源成像实例脏污检测

  环形背光源型号代码说明

FQGH2 - 100 X 100 R
型号   发光长度   发光宽度 颜色
开孔背光源照明结构图

  照明结构图

  环形背光源产品系列选择表

系列 型号 光学 电气 尺寸 重量(g)
颜色 发光面 开孔 电压(V) 功率(W)*
长X宽(mm) 长X宽/直径(mm) 白、蓝、绿 长X宽X高(mm)
FQGH2 FQGH2-60X60 红、白、蓝、绿 60X60 φ27 24 3.3 5.5 94X94X10.5 180
FQGH2-150X100 红、白、蓝、绿 150X100 40X40 24 4.2 10.3 184X134X10.5 390
FQGH2-200X200 红、白、蓝、绿 200X200 40X40 24 16.1 24 234x234x10.5 840
FQGH2-250X200 红、白、蓝、绿 250X200 45X45 24 6.9 16.8 284x234x10.5 990
FQGH2-350X350 红、白、蓝、绿 350X350 40X40 24 20.7 36.7 384X384X10.5 2080
FQGH2-400X300 红、白、蓝、绿 400X300 φ50 24 11.5 24 434x334x10.5 2070
FQGH2-600X400 红、白、蓝、绿 600X400 φ50 24 12.1 36 634x434x10.5 4400

  *实际产品功率与功率表内容相差±10%为正常范围

  *产品外观尺寸图下载可点击产品型号

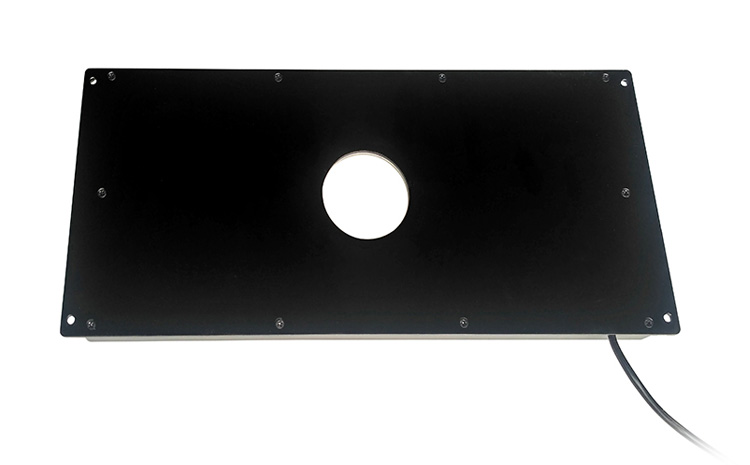

开孔背光源背面图

  回形背光源技术指标

光源颜色(波长) 红色:620-630nm 绿色:520-530nm
蓝色:460-475nm 白色色温:6000-7500K
使用环境(室内)  温度:0~40℃、湿度:20~85%非凝结
配套控制器  PS1C、PS2C、PS3C、PD4、PDS3、PBT4、PDM
选配件  1、防静电板(摩擦电压小于100V,表面电阻:1X10^4Ω<X<1X10^7Ω)
 2、DC延长线:1m/2m/3m/5m/7m
品质保证  产品从出货日起1年内,产品发生故障或光源衰减量达到50%,可免费维修或替换
光源设计开发  针对用户个性需求提供设计、开发服务,达到更佳图像效果

  回形背光源特殊定制

#FormatImgID_5# 1.开孔大小、形状、位置、数量定制 2.发光面尺寸定制
3.波长与色温定制 4.安装与固定定制
5.输入线长度定制

  机器视觉光源选择要看哪几个要素?

  1、亮度:在两种光源中挑选时,最佳的挑选是更亮的那个。当光源不行亮时,可能有三种欠好的情况会出现。第一,工业相机的信噪比不行;因为光源的亮度不行,图画的对比度必然不行,在图画上出现噪声的可能性也随即增大。第二,光源的亮度不行,必然要加大光圈,然后减小了景深。第三,当光源的亮度不行的时分,自然光等随机光对体系的影响会最大。



  2、光源均匀性:不均匀的光会形成不均匀的反射。均匀关系到三个方面。第一,对于视界,在摄像头视界范围部分应该是均匀的。简单的说,图画中暗的区域就是缺少反射光,而亮点就是此处反射太强了。第二,不均匀的光会使视界范围内部分区域的光比其他区域多。然后形成物体外表反射不均匀(假设物体外表的对光的反射是相同的)。第三,均匀的光源会补偿物体外表的角度改变,即便物体外表的几何形状不同,光源在各部分的反射也是均匀的。


机器视觉光源环形

  3、光谱特征:光源的色彩及丈量物体外表的色彩决定了反射到摄像头的光能的大小及波长。白光或某种特别的光谱在提取其他色彩的特征信息时可能使比较重要的因素。当剖析多色彩特征的时分,挑选光源的时分,色温是一个比较重要的因素。

  4、寿数特性:光源一般需要持续使用。为使图画处理保持共同的精确,视觉体系必须保证长期取得安稳共同的图画。



  5、对比度:对比度对机器视觉来说非常重要。机器视觉应用的照明的最重要的使命就是使需要被调查的特征与需要被疏忽的图画特征之间产生最大的对比度,然后易于特征的区别。对比度界说为在特征与其周围的区域之间有满足的灰度量区别。好的照明应该可以保证需要检测的特征突出于其他背景。
