环形无影光源

发布时间:2021-01-21 18:06浏览次数:
  • 环形无影光源
  • 高亮环形无影光源
  • 机器视觉环形光源

  环形无影光源DY-RD系列产品概述:环形无影光源采用特制的漫射板,从LED发出的光都被有效地利用,实现了高亮度,高均匀性的照明效果。环形无影光源所使用的原材料均进行极其严格的测试与验证,其高亮LED经均匀间隙设计,采用特制无影板及巧妙的反光设计,产生非常均匀的无影照射。可根据实际需求选择光源的尺寸和颜色。采用自动焊接工艺,以保证产品品质和可靠性。

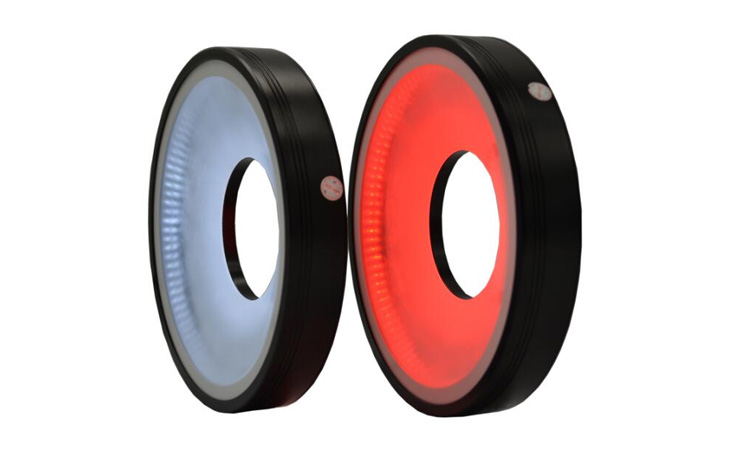

环形无影光源图片

  环形无影光源产品特点:

  1、对比普通环形光实现更高均匀性照明

  2、照射面积大

  3、环形无影照射效果好

  4、照射亮度高

  5、消除反光干扰,提供高亮度、高均匀漫射照明

  6、可应用于:弧面产品表面缺陷检测,标签字符读取,小五金件定位、识别等

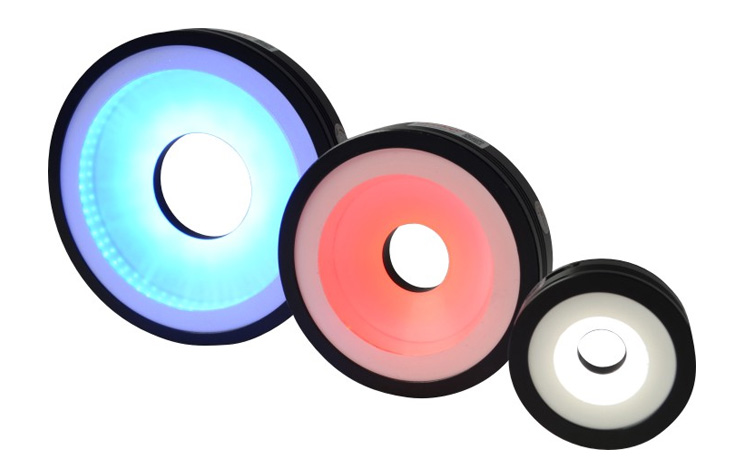

环形无影光源图片

  环形无影光源应用范围:

  1、高反光或不平整表面缺陷检测

  2、高亮金属手机外壳面板字符检测

  3、高亮IC塑料封装丝印检测

  4、高速流水线电子元件表面检测

  5、医用药品的铝箔包装检测

  环形无影光源成像实例:空调风叶方向检测

环形无影光源成像实例空调风叶方向检测

  环形无影光源定制要求:

  1、光源内外径尺寸

  2、光源多颜色定制

  3、安装方式定制

环形无影光源结构图

  环形无影光源型号说明

DY

-

RD

100

-

X

德誉



环形无影光

外径



颜色

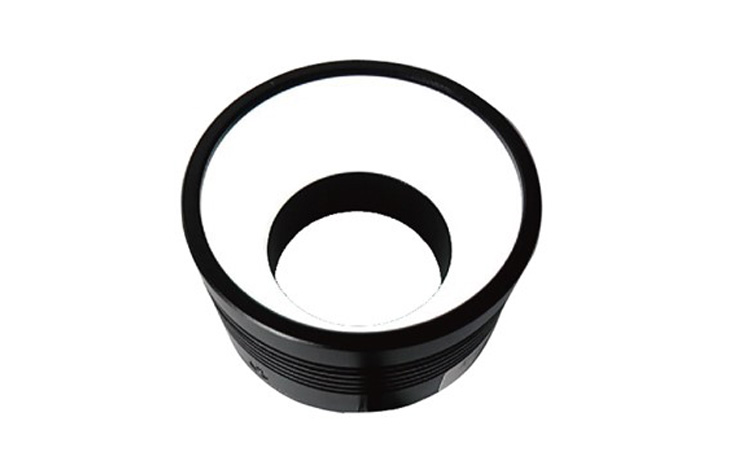

环形无影光源图片

  环形无影光源技术指标

光源颜色(波长) 红色:620-630nm 绿色:520-530nm
蓝色:460-475nm 白色色温:6000-7500K
使用环境(室内)  温度:0~40℃、湿度:20~85%非凝结
配套控制器  PS1C、PS2C、PS3C、PD4、PDS3、PBT4、PDM
选配件  1、DC延长线:1m/2m/3m/5m/7m
品质保证  产品从出货日起1年内,产品发生故障或光源衰减量达到50%,可免费维修或替换
光源设计开发  针对用户个性需求提供设计、开发服务,达到更佳图像效果
环形无影光源照明结构图

  环形无影光源照明结构图

  环形无影光源型号规格参数

序号

型号

电压

功率

1

DY-RD50R-X

24V/2W

24V/3W

2

DY-RD50-X

24V/2W

24V/3W

3

DY-RD55-X

24V/2W

24V/3W

4

DY-RD100-X

24V/3.6W

24V/5W

5

DY-RD125-X

24V/4.5W

24V/6W

6

DY-RD150-X

24V/5W

24V/7.2W

7

DY-RD165-X

24V/6W

24V/8W

8

DY-RD180-X

24V/7W

24V/9W

  环形无影光源小知识:机器视觉系统的一般构架与组成

  工业自动化推动了机器视觉技术的飞速发展,由于机器视觉系统的结构比较复杂,大部分人不太了解,但基本的模型构架是一致的。根据信号的流动顺序主要包括以下的模块:

  (1)光学成像模块。

  该模块又可以分为照明系统设计和镜头光学系统设计两部分。

  光照设计就是通过研究被测物体的光学特性、距离、物体大小、背景特性等,合理的设计光源的强度、颜色、均匀性、结构、大小,并设计合理的光路,达到获取目标相关结构信息的目的。

  镜头是将物方空间信息投影到像方的主要部件。镜头的设计主要是根据检测的光照条件和目标特点选好镜头的焦距,光圈范围。在确定了镜头的型号后,设计镜头的后端固定结构。

机器视觉系统构成图

  (2)图像传感器模块。

  该模块主要负责信息的光电转换,位于镜头后端的像平面上。目前,将为主流的图像传感器可分为CCD(Charge-coupledDevice电荷耦合元件)与CMOS图像传感器两类。因为是电信号的信源,所以良好稳定的电路驱动是设计这一模块的关键。

  (3)图像处理模块。

  该模块是主要负责图像的处理与信息参数的提出,可分为硬件结构与软件算法两个层次。

  硬件层一般是CPU为中心的电路系统。基于PC的机器视觉使用的是PC机的CPU与相关的外设;基于嵌入式系统的有独立处理数据能力的智能相机依赖于板上的信息处理芯片如DSP、ARM、FPGA等。

  软件部分包括一个完整的图像处理方案与决策方案,其中包括一系列的算法。在高级的图像系统中,会集成数据算法库,便于系统的移植与重用。当算法库较大时,通过图形界面调用算法库。

高亮环形无影光源图片

  (4)IO模块。

  IO模块是输出机器视觉系统运算结果和数据的模块。基于PC的机器视觉系统可将接口分为内部接口与外部接口,内部接口只要负责系统将信号传到PC机的高速通讯口,外部接口完成系统与其他系统或用户通讯和信息交换的功能。智能相机则一般利用通用IO与高速的以太网完成对应的所有功能。

  (5)显示模块。

  显示模块可以认为是一个特殊的用户IO,他可以使用户更为直观的检测系统的运行过程。基于PC的机器视觉系统中可以直接通过PCI总线将系统的数据信息传输到显卡,并通过VGA接口传到计算机屏幕上。独立处理的智能相机通常则通过扩展液晶屏幕和图像显示控制芯片实现图像的可视化。

  以上五个模块为机器视觉系统的基本核心组成部分。

环形无影光源图片
