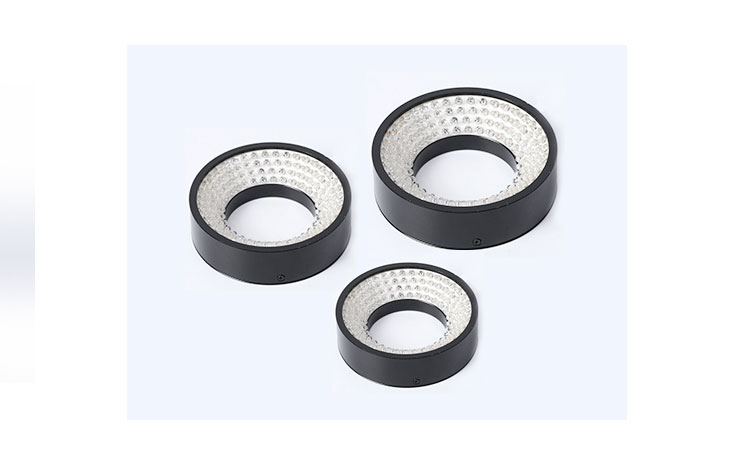

环形低角度光源

　　低角度环形漫射光源,低角度直射照明，角度、圈数、尺寸可自由定制.可应用于：塑胶件外观缺陷检测，瓶口缺损检测，五金件边缘定位等

　　常应用在被测物体的边缘及划痕检测等

型号一览
系列	型号	电压/功率		产品尺寸
		红色	白/蓝/绿色	外径mm	内径mm	高mm
DY-LAR	DY-LAR-76	24V/2.9W	24V/3.6W	76.2	43	42
	DY-LAR-100	24V/6.0W	24V/7.5W	100	73	40
	DY-LAR-136	24V/5.2W	24V/8.6W	136	109	40
	DY-LAR-180	24V/7.0W	24V/12.5W	180	153	40
	DY-LAR-250	24V/15.0W	24V/21.0W	250	210	50

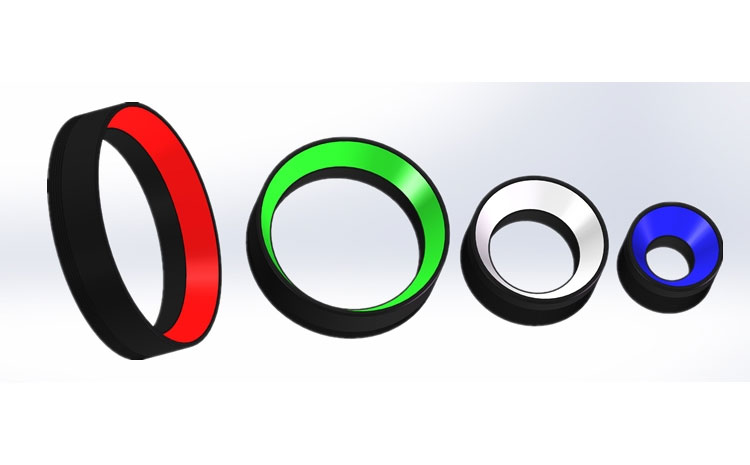

　　环形机器视觉光源定制：

#FormatImgID_4#	1.三色RGB光源定制	2.外径内径高度定制
	3.波长与色温定制	4.照射角度定制
	5.安装与固定定制	6.输入线长度定制

　　不同类型视觉光源的应用小知识:

　　机器视觉的作用是替代人眼完成需要由人来完成的测试测量，而机器视觉光源，在机器视觉应用中起的作用，就类似于人类看物体需要有光照一样。它的选择直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择合适的光源，以达到理想的应用效果。

　　机器视觉需要使用[视觉光源]将产品照亮(当前主流的机器视觉光源为LED光源)，并且要将我们要求的特征照射的更突出，减轻后续算法的难度，提高图像质量。由于机器视觉光源直接影响到图像的质量，进而影响到系统的性能。所以一个成功的机器视觉系统系统，必须要选择一个合适的光源。

　　专用的LED光源，具有亮度可调、无阴影，亮度和色温一致，且使用寿命长等优点，充分展现了低碳、环保、节能的理念，它已广泛应用于各个行业。PCB基板检测、IC元件检测、塑胶容器检测、集成电路印字检查、零件尺寸的测量、胶片污点检测、物体划痕检测、金属表面检查、表面裂缝检测、产品有无、颜色正确判断，物品分类等等。

　　一、环型光源应用

　　突出物体的三维信息，高密度LED阵列，紧凑设计，高亮度，可以节省光源安装空间，解决了物体对角照射阴影问题，可选配漫射板导光，光线均匀扩散。检测应用分类：

　　1.检测集成电路印字。

　　2.检测印刷电路板上的零件。

　　3.检测塑料盖上的污点。

　　4.检测PCB基板元件。

　　条形光源是由直插式LED阵列组成，尺寸灵活多变，可根据实际需求定制。具有亮度高、安装方便，结构紧凑等优点。多个条形光源可自由组合，照射角度也可自由调整，某些情况下可代替环形光。检测应用分类：

　　1.连接器引脚平整度检测。

　　2.检测胶片和纸张包装破损。

　　3.边缘缺陷检测。

　　4.膨胀胶片、印刷字符破损检测。

　　5.液晶零件的表面检查。

　　三、积分光源应用

　　球积分光源是一种漫反射的无影光源，具有较大的光扩散性，能够保证光源全方位照射于被测物体上，对于表面起伏大，反光性强的物体也有很强的适用性。检测应用分类：

　　1.检测金属或塑胶品反光、不平整的表面。

　　2.检查封盖内部和底部的脏污。

　　3.检测电路板元件。

　　4.检测IC芯片上的印刷字符。

　　5.焊接检测。

　　同轴光源能够凸显物体表面不平整，克服表面反光造成的干扰，将漫反射将光源发散分发到半反射半透的分光片中。高密度排列的LED光源，具有亮度高、稳定性、使用寿命长、成像清晰，亮度均匀扥特点。检测应用分类：

　　1.检测胶片和芯片的完整度。

　　2.检测金属，玻璃等光洁表面的划伤

　　3.芯片和硅晶片的破损检测

　　4.检测玻璃板的裂纹和异物

　　5.条码识别

　　五、背光源应用

　　底部背光源采用高亮LED颗粒、散热结构型材、漫射导光板，光线透过扩散板从被测物体后面照射，提供高清晰度的轮廓。具有亮度高、均匀性好、功耗低等特点，有效保证了光源超长的寿命。检测应用分类：

　　1.用于物体轮廓检测。

　　2.食品包装袋上日期的检测。

　　3.检测透明胶片等的污点。

　　4.检测芯片表面字符。

　　5.金属工件表面高亮、反光物品的检测。

　　6.半导体的外观检测和尺寸测量。
